高層建築物の火災崩落・進行性崩壊解析


WTCの崩壊要因とリダンダンシーについて, 2008年度日本建築学会大会(中国)構造部門(応用力学)パネルディスカッション「建築構造設計における冗長性と頑強性の役割」資料, (2008), pp.39-46.


高層建築物の火災を引き起こす要因や火災規模は様々であるため,総合的に対応できる低コストの構造対策を構築するのは困難である.世界中を震撼させた9.11事件によるニューヨーク世界貿易センター(WTC)ビルの完全崩壊については,米国の研究調査機関FEMAとNISTがまとめた報告書で,風外力に対する補強システムとして上層階に設置されたアウトリガートラス構造が,崩壊開始までの時間を稼ぐのに有効であった可能性が示唆された.また同時に,WTC1号棟と2号棟で航空機の衝突箇所および火災範囲が異なったことが,それぞれの崩壊開始時間の差異につながったとしている.高層建築物においては,火災範囲が広範囲に渡ると建物内の応力伝達経路が限られてくるため,集中した応力を冗長的に緩和することが困難となる.その一方で,チューブ構造上部にアウトリガートラス構造が設置されていると,応力伝達経路が増し,外力が緩和され,崩壊開始までの時間が延びることも十分に考えられる.いずれにしても,上記項目は高層建築物の火災対策にとっても重要な問題であるため,一連のメカニズムを解明する必要がある.
 30層7スパンのチューブ骨組構造に大規模火災が発生した場合に,その火災範囲,アウトリガートラス構造の強度,接合部強度,柱の軸力比が建物の崩壊開始時間や崩壊挙動に及ぼす影響について数値解析を通じて検証した.上層階にアウトリガートラス構造を配置し,コアの30階にあるフレームにブレースを付ける.これは,架構の剛性を高め,転倒モーメントに対抗し,外周部をコア部で懸垂することを想定したシステムである.モデルおよびアウトリガートラス構造の概要を図1に示す.積載荷重,床スラブ,壁荷重を含んだ設計用床荷重を10.0 kN/m2と想定した.部材にはSN490の鋼材を用い,弾性係数,降伏応力,ポアソン比,密度はそれぞれ214 GPa;325 MPa;0.3;7.9×10-6 kg/mm3とした.部材断面寸法は,1層部分の柱をBOX 鋼□-700×28,梁をH-700×300×13×24とし,これらの太さを上層方向へ5層ごとに段階的に細くした.火災範囲は,アウトリガートラス構造によって確保される応力伝達経路の影響を調べるため,図2に示す3種類の火災パターンを設定した.



図 1 解析モデル

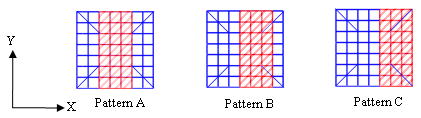

図 2 火災範囲
(21F~24F)


図 3 火災崩落解析結果(接合部強度係数:0.3,パターンA)



図 4 火災崩落解析結果(接合部強度係数:0.3,パターンB)


図 5 火災崩落解析結果(接合部強度係数:0.3,パターンC)

図3,4,5にそれぞれの火災パターンの場合の崩壊挙動を示す.接合部強度係数は0.3としてある.崩壊開始時間は、応力伝達経路の確保が困難なパターンCの場合がやはり一番短かった.パターンAのような対称火災の場合は,崩壊開始時間が延びている.
(詳細については文献を参照のこと)
