Vibration Table

Go index





 振動台
DC〜50Hzまでの任意波形を再現します。テーブルの上に構造物のモデルをセットして 地震応答を再現したり、反力治具との間にディバイスを設置して加振実験を行います。
＜振動台性能＞
加振力：20kN（2,000kgf）
ストローク：100mmp-p
振動台寸法：1,500×1,500mm
可動部重量：465kg
最大搭載重量：8,000kg
許容転倒モーメント：
ローリング40kN・m
ピッチング38kN・m
ヨーイング19kN・m
振動数範囲：DC〜50Hz

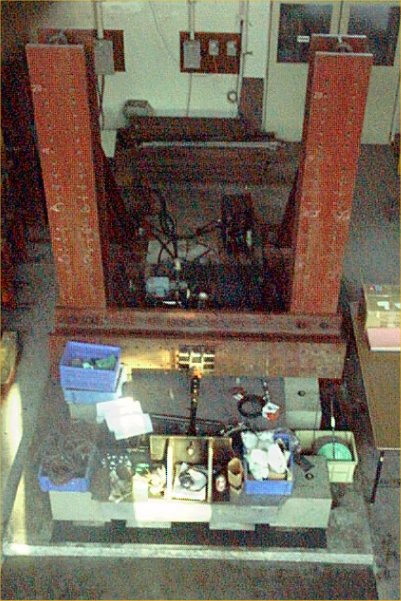

（写真上は全景）

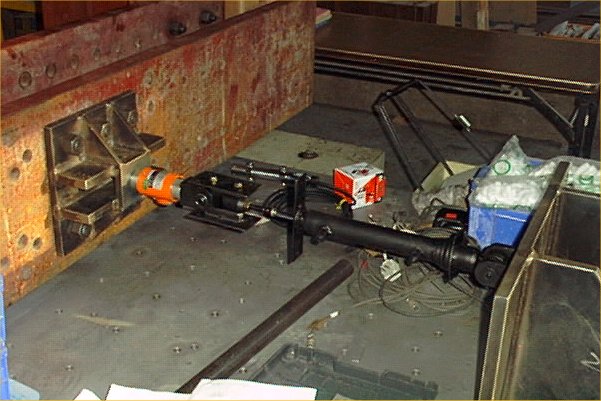

（写真下はダンパーの加振実験）
